Система управления и мониторинга автономных светильников ZARIUS Z-Bus

НАЗНАЧЕНИЕ

Служит для организации системы аварийного освещения с централизованным мониторингом и управлением автономными аварийными светильниками или светильниками рабочего освещения, оснащенными блоками аварийного питания, совместимыми с системой ZARIUS Z-Bus.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Здания общественного назначения, промышленные здания и сооружения.

ПРИНЦИП РАБОТЫ

Автономные аварийные светильники, совместимые с контроллером ZARIUS Z-Bus, при помощи слаботочной шины объединяются в сеть и подключаются к контроллеру. С контроллера осуществляется контроль исправности лампы и аккумуляторной батареи, назначается время проведения функционального и теста на емкость батареи. Все неисправности и результаты тестов хранятся в электронном журнале контроллера. Данные выводятся на двухстрочный жк-дисплей контроллера. Так же сигнал об аварии с контактов встроенного реле в виде «сухого контакта» можно подключить к системе диспетчеризации.

ОСНОВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ

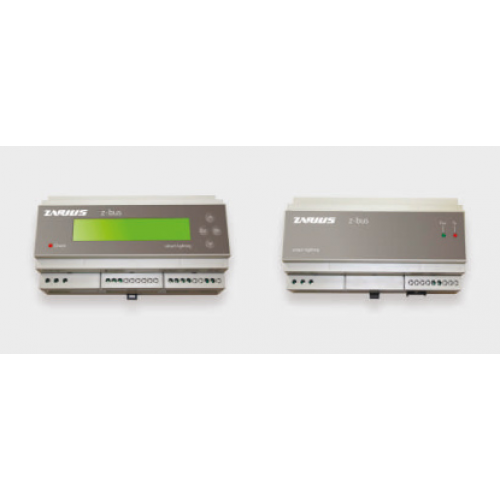

• Центральный контроллер «ZARIUS Z-Bus» служит для управления и мониторинга подключенных к нему автономных аварийных светильников, совместимых с ZARIUS Z-Bus, сбора, обработки, хранения и вывода данных об авариях и проведенных тестах.
• Преобразователь интерфейса «ZARIUS PC-MODUL» — служит для преобразования интерфейса RS-485 в RS-232. Позволяет подключить объединенные интерфейсом RS-485 в сеть контроллеры к ПК по corn-port. В комплекте поставляется программное обеспечение для конфигурирования, мониторинга и управления системой.
• Блок Аварийного Питания Z-Bus — блок аварийного питания совместимый с контроллером Zarius Z-Bus. Для данной системы выпускаются различные БАП, работающие с люминесцентными и светодиодными источниками света.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СИСТЕМЫ

• до 32 контроллеров в системе;
• до 128 адресных модулей к контроллеру;
• до 4096 адресных светильников в системе;
• до 300 м от контроллера до последнего светильника;
• мониторинг состояния светильников;
• независимые друг от друга 2 канала в каждом контроллере;
• функциональный и тест на ёмкость вручную или по расписанию отдельно для каждого канала контроллера;
• сохранение, вывод на экран, распечатка результатов тестирования;
• встроенное реле для удалённой сигнализации при обнаружении неисправности светильника;
• загрузка графических файлов с планировками помещений в растровых и векторных форматах;
• расстановка активных светильников на планах;
• визуальное изменение состояния светильника при неисправности;
• управление расписанием тестов всех групп системы с ПК
